專利：一種凸輪軸測量儀

技術領域

[0001]本實用新型涉及檢測技術領域，特別涉及一種凸輪軸測量儀。

背景技術

[0002]凸輪軸測量儀采用精密機械、光柵、微型計算機等技術，為滿足汽車、摩托車發動機凸輪軸、汽車前后橋剎車凸輪軸等檢測要求而特殊設計制造的新型測量儀器，可測量凸輪軸的桃形型而誤差、桃形對定位鍵槽的相位角誤差、桃形間相位角誤差、軸徑的徑向跳動及凸輪的速度、加速度等測量項目，儀器采用通用微機系統進行測量循環控制、測量數據采集處理以及測量誤差評值和測量結果輸出。

[0003]專利號CN211926787U，公開了一種凸輪軸測量儀，包括底座、電缸和伺服電機，所述底座上遠離伺服電機的一端固定設置有支撐塊，所述支撐塊內轉動設置有旋轉軸，所述旋轉軸上遠離支撐塊的一端固定連接有第一頂塊，所述第一頂塊，所述底座上遠離第一頂塊的一端開設有滑動槽，所述夾緊板內轉動設置有與第一頂塊配合使用的第二頂塊，所述夾緊板上設置有螺桿，所述螺桿上遠離固定板的一端固定設置有轉動把手，所述底座上遠離電缸的一端固定設置有檢測軌道，所述檢測板上固定設置有距離傳感器，所述底座上遠離伺服電機的一端固定設置有控制器。本實用新型通過電缸、伺服電機和距離傳感器配合使用，測量凸輪軸表面軸向和圓周方向的數據。

[0004]該凸輪軸測量儀存在以下缺點：1、現有的通過一組檢測頭對檢測凸輪采用圓向、徑向及軸向光柵定位，檢測效率低。為此，我們提出一種凸輪軸測量儀。

實用新型內容

[0005]本實用新型的主要目的在于提供一種凸輪軸測量儀，可以有效解決背景技術中的問題。

[0006]為實現上述目的，本實用新型采取的技術方案為：

[0007]一種凸輪軸測量儀，包括凸輪軸測量儀主體和主控制器，所述凸輪軸測量儀主體的一側開設有檢測倉，所述檢測倉內頂部一端通過安裝座安裝有伺服電機且伺服電機的輸出軸通過聯軸器連接絲桿，所述絲桿上等距離套設有絲塊且絲塊的一側通過螺釘安裝有檢測頭，所述檢測倉內壁一側且位于絲桿一端開設有滑動槽，所述滑動槽內等距離設置有滑動塊且滑動塊通過連接柱連接絲塊，所述檢測倉的內壁另一側等距離開設有安裝槽且安裝槽內通過螺栓安裝有視覺檢測相機，所述檢測倉的內壁一端通過螺釘安裝有電動滑軌且電動滑軌內滑動有電動滑塊，所述電動滑塊一側通過螺釘安裝有連接軸承，所述檢測倉內底部通過螺栓安裝有電動轉盤。

[0008]進一步地，所述凸輪軸測量儀主體的一端通過螺栓安裝有主控制器且主控制器的輸出端與凸輪軸測量儀主體的輸入端通過導線構成電連接。

[0009]進一步地，所述連接軸承內通過轉動軸連接有定位錐座，所述電動轉盤的頂部通過螺栓安裝有定位錐座且在同一軸心線上，將待檢測凸輪軸置于兩組定位錐座之間，利用電動滑塊在電動滑軌內滑動，從而帶動頂部的定位錐座向下移動，將凸輪軸夾持在定位錐座之間。

[0010]進一步地，所述滑動塊之間通過聯系桿連接固定。

[0011]進一步地，所述檢測頭和視覺檢測相機均具體設置有三組，利用三組檢測頭同時對檢測凸輪采用圓向、徑向及軸向光柵定位，提高檢測精度。

[0012]與現有技術相比，本實用新型具有如下有益效果：

[0013]

1.本實用新型一種凸輪軸測量儀，將待檢測凸輪軸置于兩組定位錐座之間，利用電動滑塊在電動滑軌內滑動，從而帶動頂部的定位錐座向下移動，將凸輪軸夾持在定位錐座之間，利用電動轉盤帶動凸輪軸勻速轉動，利用伺服電機帶動絲桿轉動，由于絲塊被滑動塊水平限位在滑動槽內，從而帶動絲塊在絲桿上滑動。

[0014]

2.本實用新型一種凸輪軸測量儀，利用三組檢測頭同時對檢測凸輪采用圓向、徑向及軸向光柵定位，并且將數據傳輸?shù)酵馆嗇S測量儀主體分析處理，通過顯示端進行檢測數據的顯示，從而檢測凸輪外觀質量，大大提高了檢測效率，節省人力物力，利用視覺檢測相機便于對檢測的過程進行拍攝，并且傳輸?shù)脚c之連接的計算機端，便于實時監測。

附圖說明

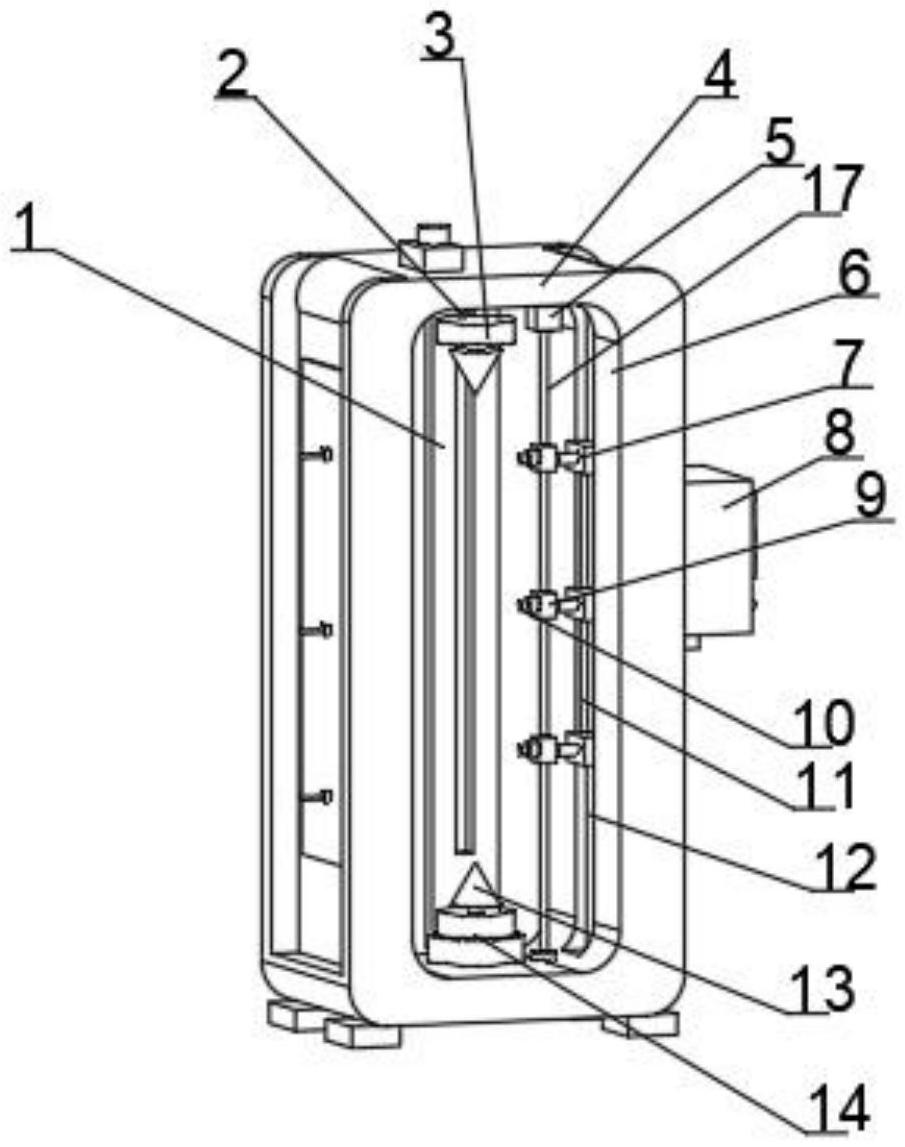

[0015]圖1為本實用新型一種凸輪軸測量儀的整體結構示意圖。

[0016]圖2為本實用新型一種凸輪軸測量儀的安裝槽和視覺檢測相機結構示意圖。

[0017]圖3為本實用新型一種凸輪軸測量儀的主控制器結構示意圖。

[0018]圖中：1、電動滑軌；2、電動滑塊；3、連接軸承；4、凸輪軸測量儀主體；5、伺服電機；6、檢測倉；7、滑動塊；8、主控制器；9、絲塊；10、檢測頭；11、聯系桿；12、滑動槽；13、定位錐座；14、電動轉盤；15、安裝槽；16、視覺檢測相機；17、絲桿。

具體實施方式

[0019]為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

[0020]如圖1?3所示，一種凸輪軸測量儀，包括凸輪軸測量儀主體4和主控制器8，所述凸輪軸測量儀主體4的一側開設有檢測倉6，所述檢測倉6內頂部一端通過安裝座安裝有伺服電機5且伺服電機5的輸出軸通過聯軸器連接絲桿17，所述絲桿17上等距離套設有絲塊9且絲塊9的一側通過螺釘安裝有檢測頭10，所述檢測倉6內壁一側且位于絲桿17一端開設有滑動槽12，所述滑動槽12內等距離設置有滑動塊7且滑動塊7通過連接柱連接絲塊9，所述檢測倉6的內壁另一側等距離開設有安裝槽15且安裝槽15內通過螺栓安裝有視覺檢測相機16，所述檢測倉6的內壁一端通過螺釘安裝有電動滑軌1且電動滑軌1內滑動有電動滑塊2，所述電動滑塊2一側通過螺釘安裝有連接軸承3，所述檢測倉6內底部通過螺栓安裝有電動轉盤14。

[0021]其中，所述凸輪軸測量儀主體4的一端通過螺栓安裝有主控制器8且主控制器8的輸出端與凸輪軸測量儀主體4的輸入端通過導線構成電連接。

[0022]本實施例中如圖1所示，主控制器8自動控制凸輪軸測量儀主體4的檢測運行，自動化大大提高。

[0023]其中，所述連接軸承3內通過轉動軸連接有定位錐座13，所述電動轉盤14的頂部通過螺栓安裝有定位錐座13且在同一軸心線上。

[0024]本實施例中如圖1所示，將待檢測凸輪軸置于兩組定位錐座13之間，利用電動滑塊2在電動滑軌1內滑動，從而帶動頂部的定位錐座13向下移動，將凸輪軸夾持在定位錐座13之間。

[0025]其中，所述滑動塊7之間通過聯系桿11連接固定。

[0026]本實施例中如圖1所示，使滑動塊7連接成一個整體，提高滑動穩定性。

[0027]其中，所述檢測頭10和視覺檢測相機16均具體設置有三組。

[0028]本實施例中如圖1所示，利用三組檢測頭10同時對檢測凸輪采用圓向、徑向及軸向光柵定位，提高檢測精度。

[0029]需要說明的是，本實用新型為一種凸輪軸測量儀，工作時，將待檢測凸輪軸置于兩組定位錐座13之間，利用電動滑塊2在電動滑軌1內滑動，從而帶動頂部的定位錐座13向下移動，將凸輪軸夾持在定位錐座13之間，利用電動轉盤14帶動凸輪軸勻速轉動，利用伺服電機5帶動絲桿17轉動，由于絲塊9被滑動塊7水平限位在滑動槽12內，從而帶動絲塊9在絲桿17上滑動，利用三組檢測頭10同時對檢測凸輪采用圓向、徑向及軸向光柵定位，并且將數據傳輸?shù)酵馆嗇S測量儀主體4分析處理，通過顯示端進行檢測數據的顯示，從而檢測凸輪外觀質量，大大提高了檢測效率，節省人力物力，利用視覺檢測相機16便于對檢測的過程進行拍攝，并且傳輸?shù)脚c之連接的計算機端，便于實時監測。

[0030]以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
